螺旋板式换热器主要由哪些部分构成?

发布时间:2023-10-10浏览次数:935

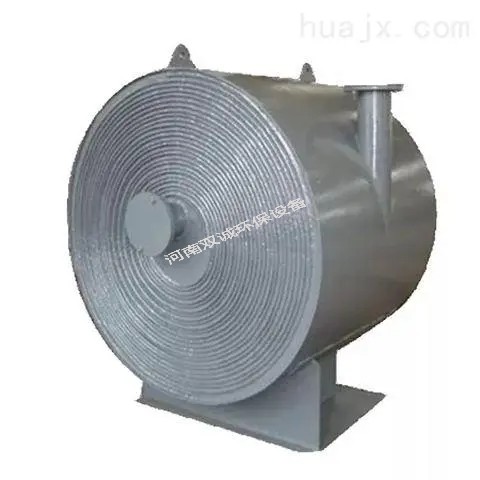

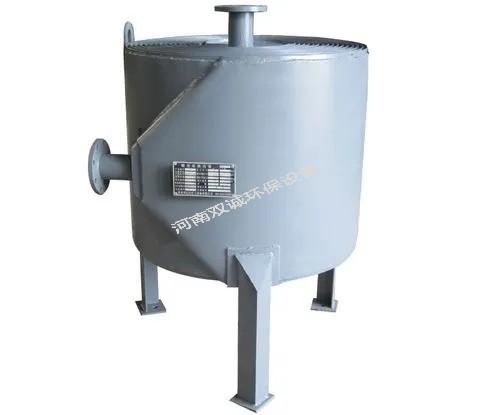

       螺旋板式换热器是由两块薄金属板焊接在一块分隔挡板上并卷成螺旋形而成的。两块薄金属板在器内形成两条螺旋形通道,在顶、底部上分别焊有盖板或封头。进行换热时,冷、热流体分别进入两条通道,在器内作严格的逆流流动。两种传热介质可进行全回流,增强其流动性,可大大提高设备传热的实际效果。即使这两种介质的温差很小,也能达到理论目标的实际传热效果。根据结构形式,可分为不可拆卸式(I型)螺旋板换热器和可拆卸式(II型和III型)螺旋板换热器。




       螺旋板式换热器的应用范围非常广泛,主要应用于石油化工、化学工程、食品加工、制药、冶金、造纸、暖通空调等领域中的加热、冷却和蒸发等过程。它由以下几个主要部分构成:

       1、翅片:螺旋板式换热器的主体部分是一系列平行排列的金属翅片,通常采用铝合金、不锈钢等材料制成。翅片的特点是具有较大的表面积,能够增加热交换效率。

       2、螺旋框架:翅片通过螺旋框架连接在一起,形成螺旋板式换热器的结构框架。螺旋框架通常由不锈钢或碳钢制成,具有足够的强度和刚度,以支撑和保护整个换热器。

       3、管束:在螺旋板式换热器中,翅片间隔开有一系列平行排列的管束,通常有进口管束和出口管束之分。管束内部流动着需要进行热交换的介质。




       4、进口和出口:螺旋板式换热器通常具有进口和出口接口,用于引入和排出需要进行热交换的介质。进口和出口通常与管束相连,形成流体的流动通道。

       5、换热介质管路:螺旋板式换热器还需要与供热或供冷系统相连,通过管路输送换热介质。这些管路通常由金属管道或软管组成,以便输送高温或高压的介质。

       6、护罩和支撑架:为了保护螺旋板式换热器免受外部环境的影响,常常会在其外部设置护罩,以防止灰尘、腐蚀物等进入换热器内部。同时,为了保证换热器的稳定性和安全性,还需要设置支撑架来支持整个设备。

       为确保两螺旋通道间隙保持一定,在螺旋通道内必须设置定距柱。与管壳式换热器相比,螺旋板换热器结构紧凑、换热效率高、可全逆工作、在较小温差下换热,具有自冲功能,能防止结垢等优点。

       总结起来,螺旋板式换热器由翅片、螺旋框架、管束、进口和出口、换热介质管路、护罩和支撑架等部分构成。通过这些部分的组合和协调工作,实现了介质之间的高效热交换。
