螺旋板式换热器换热原理、构造原理及参数有哪些

发布时间:2023-01-17浏览次数:107

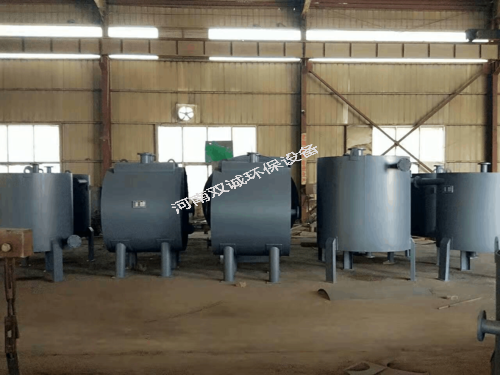

螺旋板式换热器是由两张互相平行的薄金属板,卷制成同心的螺旋形通道。在其中央设置隔板将两通道隔开,两板间焊有定距柱以维持螺旋形通道间距,螺旋板两侧焊有封口圆钢和接管口。两流体分别在两通道内流动,通过螺旋板进行换热。

螺旋板式换热器是一种高效节能、节约材料、节约投资的先进热交换设备,适用于汽与汽、汽与液、液与液之间传热。广泛适用于化工、石油、医药、食品、机械、集中供热、纺织、冶金、轧钢、焦化等行业。可满足各类冷却、加热、冷凝、浓缩、消毒和余热的回收等工艺的要求。

按结构形式可分为不可拆式(I)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器。

不可拆式螺旋板式换热器因无法拆卸,通常应用于介质较洁净的工况。

可拆式螺旋板式换热器其通道可拆开清洗,两端加封头密封。通常应用于有粘性、有沉淀液体的液与液交换,以及气与液,蒸汽冷凝。由于可拆式螺旋板式换热器需增添封头、法兰等部件,设备成本比不可拆式换热器稍高。


螺旅板换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活、应用范围广、热损失小、安装方便等特点。

两种介质的平均温差可以小至 1℃,热回收效率可达 99%以上。在相同压力损失情况下,螺旋板式换热器的传热效果是列管式换热器的 3~5 倍,占地面积为其的1/3,金属耗量只有其的 2/3

  螺旋板式换热器的公称压力PN规定为0.611.62.5Mpa(即原6101625kg/cm2)(系指单通道承担的最大工作压力)试验压力为工作压力的1.25倍。


  螺旋板式换热器与介质接触部分的材质多为碳素钢和不锈钢,碳素钢为Q235AQ235AF,不锈钢为SUS321SUS304。还可根据用户要求选定其它材质。

  允许工作温度:碳素钢的t=0350℃,不锈钢的t=-40500℃,升温降压范围按压力容器的有关规定。选用本设备时,应通过恰当的工艺计算,使设备通道内的流体达到湍流状态。(一般液体流速1m/Sec气体流速10m/Sec)。

  单台设备不能满足使用要求,可以多台组合使用,但组合时必须符合下列规定:

并联组合,串联组合:设备和通道间距相同。混合组合:一个通道并联,一个通道串联。
